摘要

鹽水中元素測定是化工檢測熱門， 因二次精鹽水天然含鹽量非常高（>25%），基體效應明顯， 待測元素含量低， 干擾大不断是電感耦合等離子體質譜法的挑戰。此前有圍繞鹽水進樣的諸多研究， 比如預富集 和脫鹽等步驟，或者使用毛細管電泳等分離手段。我司採用 ICP-MS 測定鹽水中的 9 種元素（包括釩、鐵、 鈷、銅、鋅、 砷、 鉬、鎘和軸)。使用千亿国际(中国)儀器 iQuad c 型配合七通閥進樣系統進行分析,該儀器配有碰撞 反應池、氣溶膠在線稀釋系統、七通閥快速進樣系統等， 配置經濟，方法簡單有效。顺利获得氬氣在線稀釋系統在霧化室與炬管之間加入第二路氬氣流，使樣品氣溶膠在進入中心管之前將其稀釋。

關鍵詞：七通閥；在線稀釋；二次精鹽水； ICP-MS

Secondary refined brine testing with seven-ports valve and online dilution device on ICP-MS system

Beijing Hansel technology Co.,Ltd

Abstract:The testing of elements in brine has always been a hot topic in Chem-industry tests. Because of the high natural salt content of brine, obvious matrix effect, low content of elements to be measured, and large interference, the testing method has always been a challenge. There have been many previous studies on seawater injection, such as pre-concentration and desalination, or separation  methods  such  as  capillary  electrophoresis.  We  use  ICP-MS  to  detect  9  elements (including vanadium,  iron,  cobalt,  copper,  zinc,  arsenic,  molybdenum,  cadmium  and  uranium

)  in seawater. The iQuad c ICP-MS system manufactured by Hansel technology is used in

combination with a seven-ports valve    for analysis. The instrument is equipped with a collision   reaction cell, an aerosol online dilution device, a seven -ports valve, etc., which is economical in

configuration and simple and effective in method. Add a second argon flow between the spray

chamber and the torch

tube through the argon online dilution device to dilute the sample aerosol before entering the injector.

Keywords: seven-ports valve; online dilution; brine; ICP-MS

0 引言

二次精鹽水為化工氯鹼生產離子交換的主要原料，而作為過濾精鹽水的離子膜因為過濾 孔徑非常小，對於鹽水中有害元素以及易沉澱元素含量有較高要求，須嚴格控制濃度，因此 待檢測元素濃度通常很低，在高鹽背景下檢測較低濃度的離子不断是個很高的挑戰；现在已 存在有多項進樣前對樣品進行預處理的方案， 同時儀器廠家也改進了儀器性能， 以實現海水直接進樣。本文在此基礎上研究了使用七通閥與在線稀釋系統配合， 以最簡單和經濟的方式實現鹽水直接進樣測定， 效果滿意。

1.  實驗部分

1.1 儀器工作條件

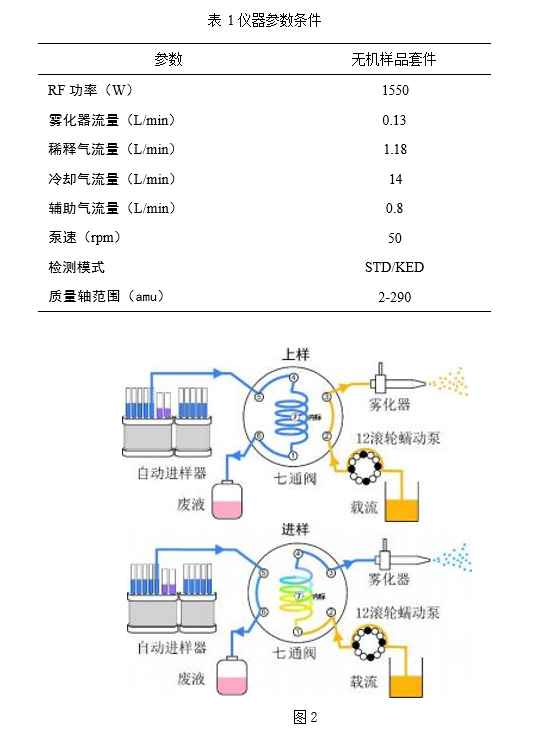

儀器： 千亿国际(中国) iQuadc 型 ICP-MS，包括六極杆碰撞反應池； V 型槽霧化器；帶 Peltier 半導體制 冷的石英旋流霧化室；石英炬管；2.5mm 中心管； 耐高鹽雙錐；七通閥快速進樣系統（工作 原理見圖 1，圖 2）；在線氣溶膠稀釋系統。儀器條件見表 1。

1.2 試劑

本次我們實驗是來測定二次精鹽水中的釩（V）鐵(Fe)  鈷（Co）銅(Cu)  鋅(Zn)  砷(As) 鉬（Mo）鎘(Cd）鈾(U)元素，採用的試劑為硝酸 (HNO3 ) BV-III（通廣精細化工公司），超純水（電阻率﹥18MΩ.cm,Milli-Q Reference A+系統），標準儲備液廠家為國家鋼鐵材料測試中心。標準溶液系列由標準儲備液逐級稀釋配得，介質為 2%的硝酸。內標溶 液為 1000 µg /mlSc,Ge,Y,Rh,In,Te,Tb,Re,Ir,Bi（國家鋼鐵材料測試中心） ，稀釋為 50 µg/L, 介質為 2%的硝酸。調諧溶液採用 1ng/ml  鋰、鈷、鋇、銦、鈰、鉍、鈾混合標準溶（BW1097）。 海水微量金屬標準物質採用 NASS 7（加拿大 NRC) ，並使用 2%的硝酸將不 同元素的標準儲備液逐級稀釋, 以 2%的硝酸作為空白。

1.3 分析方法

在優化的實驗條件下 ,採集空白及標準溶液系列 ,儀器自動繪製標準曲線。 先使用 He 氣（KED 模式）進行檢測，然後使用標準模式（STD），不同模式平衡時間約為 10 秒。 表 2 為測試結果。表 3 為七通閥、氣溶膠稀釋模式 4 小時長期穩定性結果。

2.結果與結論：

二次精鹽水是一種比較特殊的高基體樣品，本測試結合了氬氣在線稀釋系統與七通閥 快速進樣系統， 可直接分析樣品，無需提前對樣品進行稀釋。

氬氣在線稀釋系統是在霧化室與炬管之間加入第二路氬氣流， 使樣品氣溶膠在進入炬 管之前將其稀釋。這樣一來，進入到等離子體中的樣品減少了，無需添加任何試劑或稀釋 溶液， 就可直接分析。

經過測定， 元素加標回收率均在 97.9%～103.5%之間， 所有元素相關係數可達到 0.999 以上， 相關性很好。

使用七通閥快速進樣系統，顺利获得 iQuad c 型的 iTrace 聯機軟件即可控制快速進樣閥的 切換， 實現樣品快速上樣，即進樣分析時可同時清洗上樣管路和提前上樣， 顺利获得閥切換縮 短樣品和樣品間的進樣時間；提高工作效率， 減少運行成本。可顯著減少高基體樣品長時 間進樣造成進樣系統的基體沉積，導致靈敏度下降或二次放電導致的背景增加等問題。 同 時，七通閥的使用可實現在線內標加入功能。

使用七通閥進樣系統和在線氣溶膠稀釋系統進行鹽水直接進樣測定，該配置經濟高 效，並且能夠大幅節省測試時間以及儀器運行成本。
